Mikropale są często wykorzystywane przy realizacji bardzo małych fundamentów, ponieważ dość łatwo można je wykonać z dużym pochyleniem, także przy fundamentowaniu mostów łukowych.

Jednak w przypadku bardzo małych fundamentów koszty jednostkowe mobilizacji sprzętu dla dużych palownic sprawiają, że użycie małego sprzętu i wykonanie mikropali jest rozwiązaniem najbardziej efektywnym.

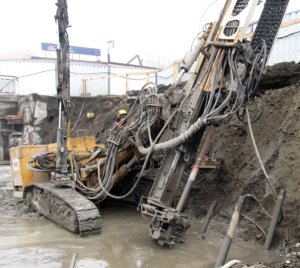

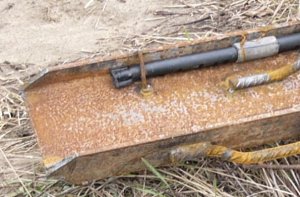

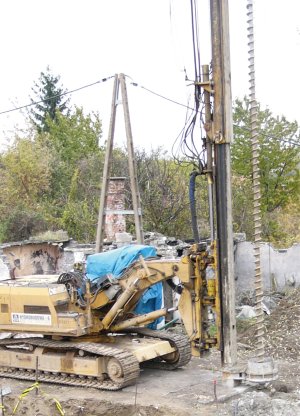

Przykładem takiego obiektu jest fundament konstrukcji wsporczej do przeprowadzenia rurociągu nad niewielką rzeczką. Fundament posadowiono na pięciu mikropalach o średnicy 260 mm i długości 5,70 m wykonanych metodą wiercenia świdrem ciągłym. Maszynę do wykonywania pokazano na fot. 1. Zbrojenie mikropala stanowi dwuteownik 140 wzmocniony czterema prętami ø 20. Do iniekcji i uformowania trzonu mikropala zastosowano zaczyn cementowy. Na fot. 2 pokazano szczegół zbrojenia z rurką iniekcyjną. Środkowy mikropal poddano próbnemu obciążeniu (fot. 3).

Mikropale dość łatwo można wykonać z dużym pochyleniem. Właściwość ta z powodzeniem wykorzystywana jest do fundamentowania mostów łukowych. Zaprojektowanie mikropali z pochyleniem stycznym do osi łuku pozwala przenosić siły rozporowe bezpośrednio przez nośność mikropali na wciskanie. Taki obiekt pokazano na fot. 4.

Fundament obiektu wykonano na mikropalach samowiercących. W przyczółku zastosowano dwa rzędy mikropali pionowych o długości 9 i 12 m. Siły poziome przejmowały mikropale ukośne o długości 12 m. Łuk oparto na trzech rzędach mikropali. Dwa ukośne mikropale o długościach 12 i 15 m przejmowały siłę z dźwigara łukowego, a jeden rząd pionowy o długości 15 m przejmował siły z filara posadowionego na fundamencie. O zastosowaniu takiej technologii zadecydowały: optymalne przejęcie sił pochodzących z konstrukcji przez układ kozłowy mikropali, czas wykonania i warunki gruntowe (flisz karpacki), do których idealnie nadają się mikropale samowiercące.

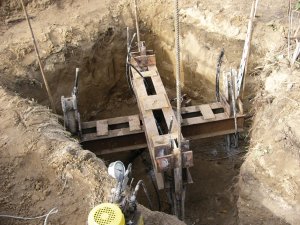

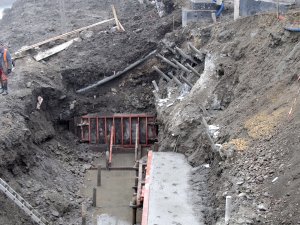

Podobnie sytuacja wygląda w przypadku mostów łukowych z jazdą dołem. Na fot. 5 pokazano układ pali ukośnych w miejscu oparcia pojedynczego łuku.

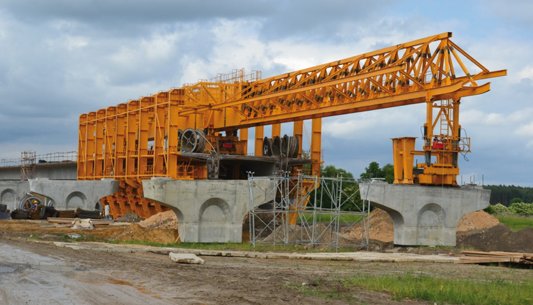

Taki układ pali eliminuje konieczność przenoszenia przez te elementy dużych sił zginających. Siła rozporu łuku przenoszona jest na grunt przez wachlarzowy układ pochylonych mikropali. W fundamencie łuku wykonano (fot. 6) ponad 40 pochylonych mikropali.

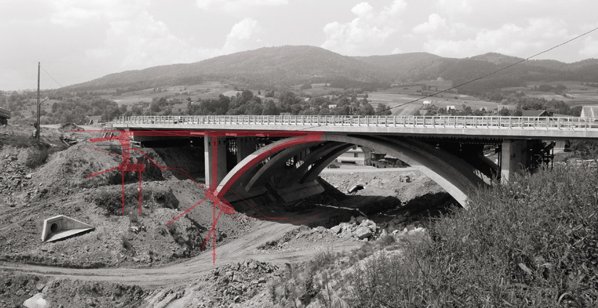

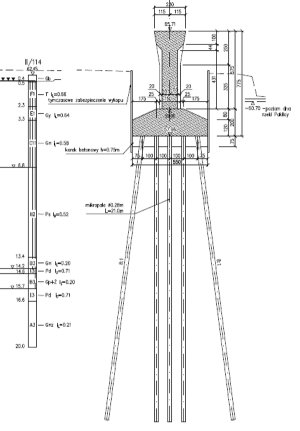

Mikropale stosowane są również jako fundamenty bardzo dużych obiektów mostowych.Na fot. 7 pokazano przykład takiego obiektu, jest to estakada drogi ekspresowej składająca się z 10 przęseł o łącznej długości ponad 400 m. Do wykonania mikropali fundamentowych na grząskim podłożu wykorzystano maszynę gąsienicową o masie 10 ton, co nie wymagało budowy specjalnych platform i dróg dojazdowych. W podłożu zalegały dużej miąższości warstwy miękkoplastycznej gytii i kredy jeziornej (I_L = 0,64). Długości mikropali wynosiły od 15 do 24 m, a nośności od 800 do 1400 kN. Układ pali pokazano na rysunku.
